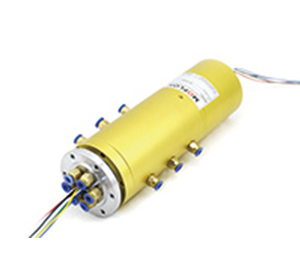

6路气液旋转接头
MAPH600系列 (6进6出 气/液+电一体滑环)
  • · MAPH600 6进6出旋转接头,6路气液旋转接头,气液电组合滑环,可通M5、G1/8、G1/4、G3/8、G1/2大小管径
  • · 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等
  • · 标准为法兰安装形式,6进6出旋转接头,6路气液旋转接头,气液电组合滑环可定制空心轴安装
  • · 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

典型应用:

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等;

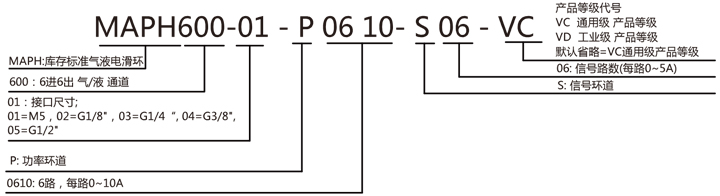

型号订购说明:

产品等级选型表
产品等级代号最高转速工作寿命密封件
VC(通用级)100RPM1000万转国内知名品牌密封件
VD(工业级)300RPM3000万转进口密封件

技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数6进6出工作寿命参考产品选型等级
最大压力10MPa (可定制高压),真空 0.01torr额定转速参考产品选型等级
扭矩与接口尺寸相关,详细咨询技术工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC防护等级IP51
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω



MAPH600-XX 气液电一体滑环选型表
1)XX=01,接头大小=M5, 气管规格3~6mm
2)XX=02,接头大小=G1/8,气管规格3~10mm
3)XX=03,接头大小=G1/4,气管规格3~12mm
型号气(液)通道10A信号或5A长度 L(mm)型号气(液)通道10A信号或5A长度 L(mm)
MAPH600-XX-S066进6出0638MAPH600-XX-P1210-S066进6出12671.6
MAPH600-XX-P0210-S046进6出2438MAPH600-XX-P1410-S046进6出14471.6
MAPH600-XX-P0410-S026进6出4238MAPH600-XX-P1610-S026进6出16271.6
MAPH600-XX-P06106进6出6038MAPH600-XX-S246进6出02488.4
MAPH600-XX-S126进6出12054.8MAPH600-XX-P0410-S206进6出42088.4
MAPH600-XX-P0210-S106进6出21054.8MAPH600-XX-P0610-S186进6出61888.4
MAPH600-XX-P0310-S096进6出3954.8MAPH600-XX-P1210-S126进6出121288.4
MAPH600-XX-P0610-S066进6出6654.8MAPH600-XX-S306进6出030105.2
MAPH600-XX-P0810-S046进6出8454.8MAPH600-XX-P0610-S246进6出624105.2
MAPH600-XX-P1010-S026进6出10254.8MAPH600-XX-S366进6出036125
MAPH600-XX-P12106进6出12054.8MAPH600-XX-S426进6出042141.8
MAPH600-XX-S186进6出01871.6MAPH600-XX-S486进6出048158.6
MAPH600-XX-P0210-S166进6出21671.6MAPH600-XX-S606进6出060231.8
MAPH600-XX-P0410-S146进6出41471.6MAPH600-XX-S726进6出072275.6
MAPH600-XX-P0610-S126进6出61271.6MAPH600-XX-S846进6出084316.4
MAPH600-XX-P0810-S106进6出81071.6MAPH600-XX-S966进6出096357.2
MAPH600-XX-P1010-S086进6出10871.6

注:10A和信号(5A) 可以任意组合,最大可到96路,详细请咨询客服。6进6出旋转接头,6路气液旋转接头,气液电组合滑环可在标准产品上进行非标定制,请咨询客服。

MAPH600-01 尺寸图


MAPH600-02 尺寸图


MAPH600-03 尺寸图
