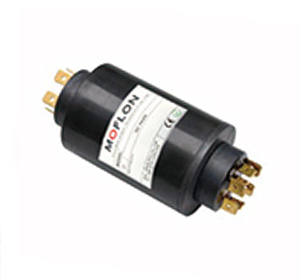

MW4045系列 大电流功率滑环
MW4045系列 紧凑型大电流功率滑环
  • · MW4045是插片式无水银大电流滑环,除具备常规滑环特点,完全满足欧盟环保要求。
  • · 采用标准的扁平接头方便连接
  • · 导电环采用贵金属镀敷处理,电刷采用贵金属合金丝
  • · 力矩小,运转稳定,寿命长,电阻波动小,接触电阻小,保证稳定的传输性能。
  • · 可替代传统式的水银滑环(A6H,A8H);为工业制造业设计的无水银滑环。

典型应用:

小型风力发电机、电镀行业设备、加热滚动等需要大功率,大电流的应用设备,另外还有其他工业控制领域也大量用到,如减震器大电流滑环,污水处理设备滑环,高强度石油测井仪器导电滑环,机器人焊接设备滑环,大电流导电滑环,清仓机用粉尘防爆滑环,高温电滑环,加热转轴滑环 yo烘干机,炒料机,加热搅拌机械滑环等等;

型号订购说明:


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命2000万转功率信号
额定转速250RPM额定电压0~440VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格出插片出插片
接触材料金-金导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度500VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/1路动态电阻变化值<0.01Ω
防护等级IP51



MW4045 滑环(插片式)系列选型表
型号30A信号或8A长度L(mm)备注
MW4045-P0430-P02084284.5可替代A6H,M630
MW4045-P0630-P02086284.5可替代A8H,M830

注:N个30A 电流环并起来可作为1路N*30A电流环使用;比如: 2环30A 并起来做作为 1路60A 使用。

MW4045-P0430-P0208 尺寸图


MW4045-P0630-P0208 尺寸图
