安装PCB滑环需要注意些什么?

发布日期:2018-08-02

  什么是PCB滑环?PCB滑环属于盘式滑环中的一种,像盘子一样超薄的。那么这种滑环的特点是什么?尺寸规格有什么要求呢?另外默孚龙的专家们还要来给大家讲讲PCB滑环的安装方式。

  盘式滑环又叫做盘式导电滑环、盘式集电环、饼式滑环,顾名思义因其扁圆像个盘子而得名。

  介绍

  盘式滑环,包括定子、转子和弹片,所述弹片的一端连接在所述定子上,该弹片另一端与所述转子相接触,所述定子和所述转子上分别设有安装孔,以将盘式滑环安装在使用设备上,所述转子上焊有导线。

  盘式集电环专门为在垂直方向有高度限制的旋转系统设计;采用先进的纤维刷技术,保证集电环低摩擦,低接触电阻,无摩擦碎片,导电环最小厚度仅为6mm,外径82mm,可提供实心及不同尺寸过孔选择。

  盘式滑环系列分为一体式盘式滑环及分离式盘式滑环两种。一体式盘式滑环可提供实心及不同尺寸孔选择;分离式盘式滑环提供分离的转子及定子并结合PCB板设计,能满足更严格的高度限制需求。

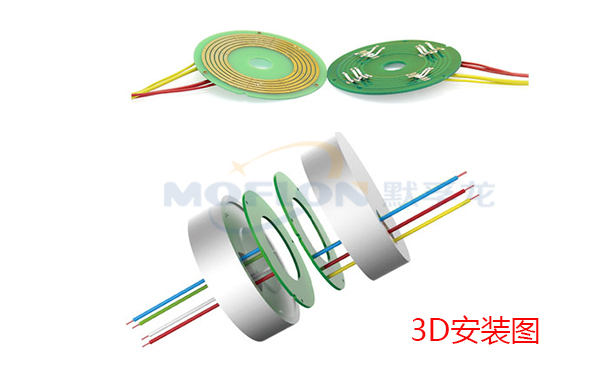

  PCB滑环安装方式

  安装指引:

  由于PCB滑环是转子和定子分离的滑环,独立安装,因此在安装的时候特别要注意安装的相对位置,保证触点和环道有足够压力和同心度。

  同心度通过pcb板4周的定位螺丝来保证,压力通过pcb之间的间距来保证。

  触点的压力由2块pcb板的间距来确定,上板面到下板面的距离为5.8mm左右即可。

  注意事项:

  1)转子部分和定子部分独立安装,但是一定要保证同心度和转子和定子的位置,保证足够的触点压力。

  2)在滑环安装时,务必要保护好导线,避免因导线绝缘层损坏而影响到产品品质。

  3)滑环是精密电气元件,应该在一个干燥,少尘的环境下工作,如果环境恶劣,应增加防护措施。

  4)确定固定部分的螺母不松动。 5)定子线远离转动轴,转子线远离固定部分,以免在旋转中刮伤导线。

  默孚龙MPCB系列PCB滑环

  PCB盘式滑环是应用于高度空间有限,扩展横向空间满足特殊空间系列要求的滑环,典型特征是高度小, 外径大.

  触点采用贵金属.

  厚度最薄可达5.8mm

  弹片触点采用贵金属,具有高稳定性,高可靠性。

  以上关于PCB滑环的安装方式,各位是否已经掌握了呢?想要了解更多的相关资讯登录默孚龙官网,我们的客服随时在线为您解答疑惑。同时提供独家定制,保证安全放心。

文章标签: 盘式,PCB,滑环,默孚龙,安装
