导电滑环的滑环技术 导电环部分是转子

发布日期:2019-06-24

     导电滑环的滑环技术主要是利用导电滑环的滑动接触来使电能传递,它大大简化了其系统的结构,能有效的避免导线在旋转时扭伤,感兴趣的话就随默孚龙小编一起来了解下吧!

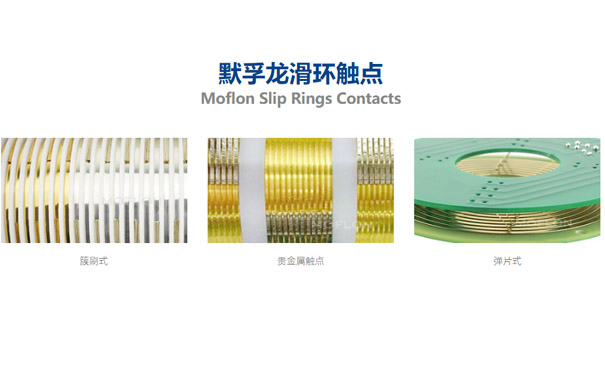

     第一、技术分类

     1、复合电刷块技术,一般采用碳刷,铜刷,银/石墨/二硫化钼的刷块等形式。

     2、采用贵金属合金单丝,如AuNi9等。

     3、纤刷技术,纤刷是指一种特殊的滑行电气接触设计。纤刷简单的说就是将单独的金属纤丝(线)进行校准并装进一个金属管里。在这个悬臂设计中,纤刷束的散状的,无束缚的一端依附在环道表面的槽里。







导电滑环的滑环技术



     第二、选择原因

     在电气设计过程中,机械部分360度无限制连续旋转时,导线需连接到旋转部件上去,电气工程师就会遇到导线缠绕问题,这个时候,他需要一个电旋转连接器,俗称电滑环来传输动力和信号的旋转连接。

     第三、结构种类

     滑环结构分为圆柱式、圆盘式。圆柱式滑环的环道是沿着圆柱的轴心排列的,就象螺栓上的螺纹一样。圆盘式滑环的环道是同心的,就象在唱机唱片上的沟一样。目前大部分都采用圆柱式滑环,除非受到高度限制,才会选用圆盘式滑环

     第四、圆柱种类

     根据安装需要,可提供轴式、带通孔式。

     第五、滑环的哪一部份是转子?哪一部份是定子?

     一般来说,导电环部分是转子,电刷部分是定子。滑环是双向转动的,是电刷部分转动还是导电环转动没有什么区别,至于是电刷作转子还是导电环作转子,取决于您的滑环安装方式。

     其实,很多时候,导电滑环技术就是很多人都具有的一种设备,其实在导弹还有一些高端的武器上都采用这种导电滑环,对此这种设备技术要求比较高,大家在选购的时候一定要多加注意,大家说是不是这样的道理。





     以上就是关于导电滑环的滑环技术的相关介绍,该产品设备采用的最多的是圆柱式和圆盘式这两种结构,还可根据用户的安装需要来提供带通孔式,还想了解更多资讯就多关注默孚龙网站吧!
