过孔滑环的安装方式

过孔式导电滑环是中心带孔的一系列导电滑环的统称，一般的安装时内圈转，外圈固定
但在特殊情况下，也可以外圈转，内圈固定。

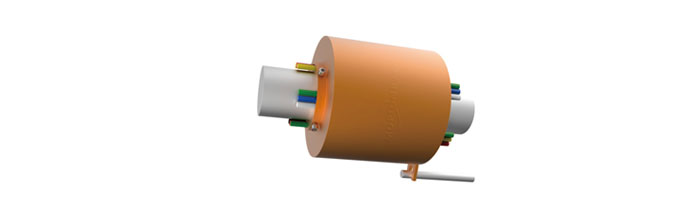

实物图：
安装示意图（2D）：
安装示意图（3D）：
安装指引：

1）因为滑环转子和定子在安装的时候很难保证同心，建议用4个紧定螺钉降滑环固定在旋转轴上，锁紧螺丝前，请先转动导电环，
2）让导电环自动找到正转轴中心后，再锁紧螺丝。
3）止转杆插入止转片即可，千万不要强行固定止转片，否则可能会导致损坏或者达不到预期使用寿命。


注意事项：

1）滑环环体不得做承重用，环体导线不得承受外部拉力。
2）在滑环安装时，务必要保护好导线，避免因导线绝缘层损坏而影响到产品品质。
3）滑环是精密电气元件，应该在一个干燥，少尘的环境下工作，如果环境恶劣，应增加防护措施。
4）确定固定部分的螺母不松动。 5）定子线远离转动轴，转子线远离固定部分，以免在旋转中刮伤导线。
