MT90185系列 标准整体式精密导电滑环
MT90185系列 标准整体式精密导电滑环
  • · 外径185mm, 通孔直径为90mm(适用于<=90mm)的标准系列整体式精密导电滑环。*注意:如需<90mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

过孔式导电滑环是目前工业滑环里面性价比最高,最畅销的一个系列产品,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:如各种雷达,安防设备,娱乐设备,各种机器人、机械手,各种浮空器,各种风力发电设备吹瓶机,灯检机,各种转台,游乐游艺设备,虚拟3D,VR设备, 车载卫星天线,船载卫星电线,电缆卷筒,擦窗机设备,旋转餐桌,旋转舞台,旋转屏幕,旋转餐厅,电动工程机械,最新的VR模拟仿真设备等。;

型号订购说明:


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)150RPM1000万转贵金属
VD(工业级)400RPM3000万转镀金-镀金
VH(高端级)800RPM8000万转金合金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT90185系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT90185-S0202 50 MT90185-S36036 191
MT90185-P02102050 MT90185-P0610-S30630 191
MT90185-S0303 54 MT90185-P1210-S241224 191
MT90185-P031030 54 MT90185-P3610360 191
MT90185-S0606 66 MT90185-S42042 215
MT90185-P0210-S0424 66 MT90185-P0610-S36636215
MT90185-P0410-S0242 66 MT90185-P1210-S301230215
MT90185-P061060 66 MT90185-S48048 239
MT90185-S12012 90 MT90185-P0610-S42642239
MT90185-P0210-S1021090 MT90185-P0910-S39939239
MT90185-P0310-S093990 MT90185-P1210-S361236239
MT90185-P0610-S066690 MT90185-P1810-S301830239
MT90185-P0810-S048490 MT90185-P2410-S242424239
MT90185-P1010-S0210290 MT90185-S60060 287
MT90185-P121012090 MT90185-P0610-S54654287
MT90185-S18018 114 MT90185-P0910-S51951287
MT90185-P0210-S16216114 MT90185-P1210-S481248287
MT90185-P0410-S14414114 MT90185-S72072 340
MT90185-P0610-S12612114 MT90185-P0610-S66666340
MT90185-P0810-S10810114 MT90185-P1210-S601260340
MT90185-P1010-S08108114 MT90185-P2410-S482448340
MT90185-P1210-S06126114 MT90185-P3610-S363636340
MT90185-P1410-S04144114 MT90185-S84084 388
MT90185-P1610-S02162114 MT90185-P1210-S721272388
MT90185-S24024 138 MT90185-P2410-S602460388
MT90185-P0410-S20420138 MT90185-P3610-S483648388
MT90185-P0610-S18618138 MT90185-S96096 436
MT90185-P1210-S121212138 MT90185-P1210-S841284436
MT90185-P1810-S06186138 MT90185-P2410-S722472436
MT90185-P2410240138 MT90185-P3610-S603660436
MT90185-S30030 162 MT90185-P4210-S544254436
MT90185-P0610-S24624162 MT90185-S1080108 489
MT90185-P1210-S181218162 MT90185-P1210-S961296489
MT90185-P1810-S121812162 MT90185-P2410-S842484489
MT90185-P2410-S06246162 MT90185-P3610-S723672489
MT90185-P3010300146.4 MT90185-P4810-S604860489

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

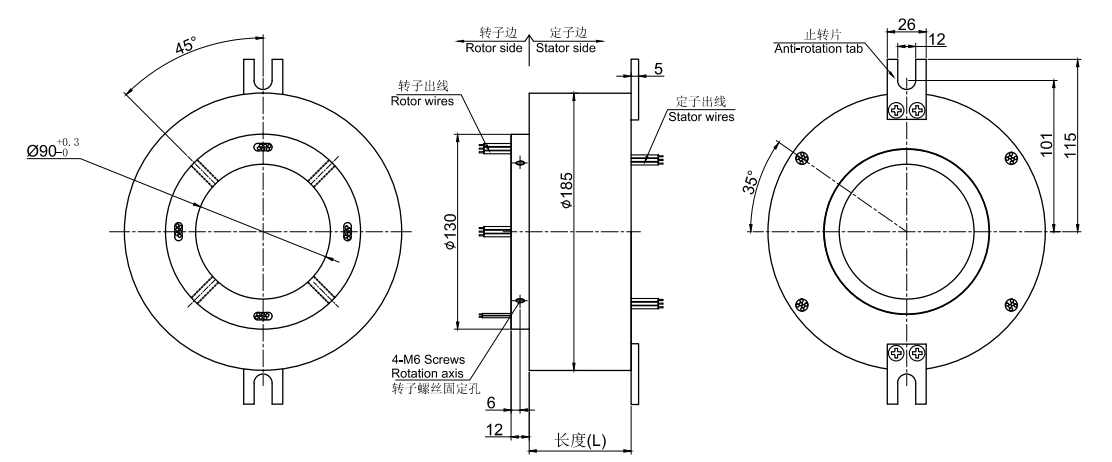

标准图纸
