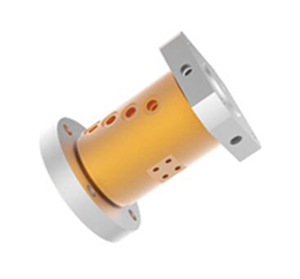

MQ400W系列 (转子双法兰4进4出气动/液压旋转接头/滑环)

MQ400W系列 (转子双法兰4进4出气动/液压旋转接头/滑环)

· MQ400W 气/液旋转接头, 气滑环，液压滑环，自带转子双法兰，可轴向承重100公斤，可配M5、G1/8、G1/4、G3/8、G1/2大小接头
· 可定制更大的接头比如G1”, G2”
· 能通过的介质有: 压缩空气、真空、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等

下载产品手册下载3D模型

典型应用：

工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等；

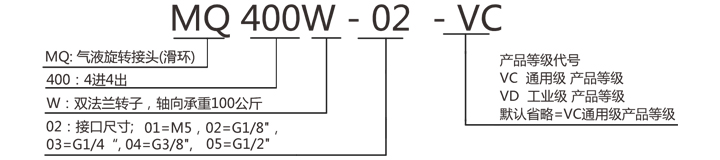

型号订购说明：

产品等级选型表
产品等级代号	最高转速	工作寿命	密封件
VC（通用级）	100RPM	600万转	国内知名品牌密封件
VD（工业级）	300RPM	2000万转	进口密封件

技术规格参数
机械技术指标		旋转接头部分技术指标
参数	数值	参数	数值
工作寿命	参考产品选型等级	通道数	4进4出
额定转速	参考产品选型等级	最大压力	10MPa (可定制高压)，真空 0.01torr
工作温度	-30℃~80℃	可过介质	空气，真空，液压油，水，热水，冷却液，蒸汽等
工作湿度	0~85% RH	扭矩	与接口尺寸相关，详见选型表
密封件	参考产品等级选型表
壳体材料	铝合金/钢
防护等级	IP51

MQ400W系列气液电滑环选型表
型号	气/液通道	最大扭矩(N.M)	接口尺寸
MQ400W-01	4进4出	1.8	M5
MQ400W-02	4进4出	3.2	G1/8“
MQ400W-03	4进4出	4.0	G1/4“
MQ400W-04	4进4出	4.6	G3/8“
MQ400W-05	4进4出	6.1	G1/2“

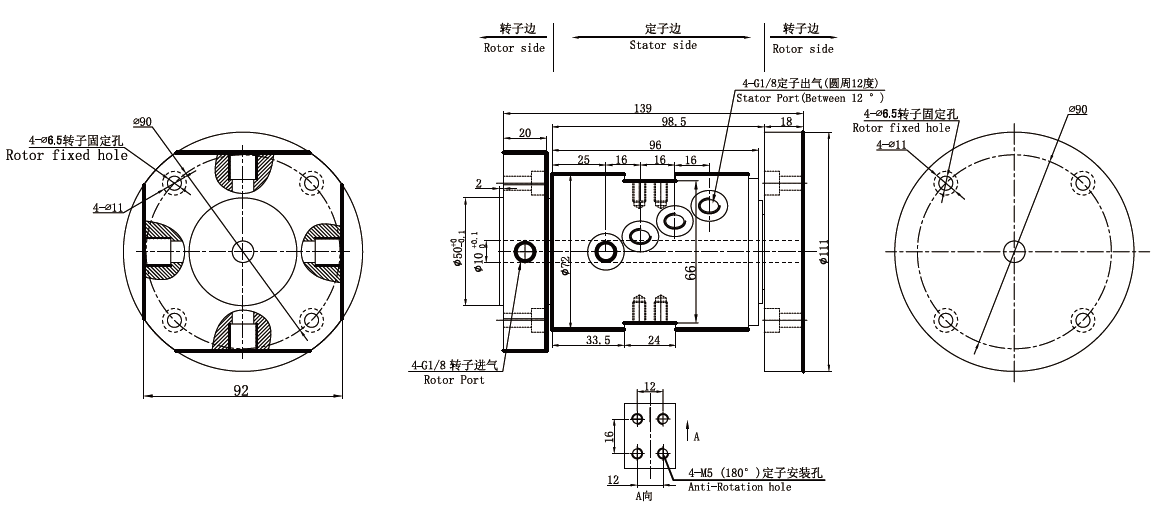

MQ400W-01 尺寸图

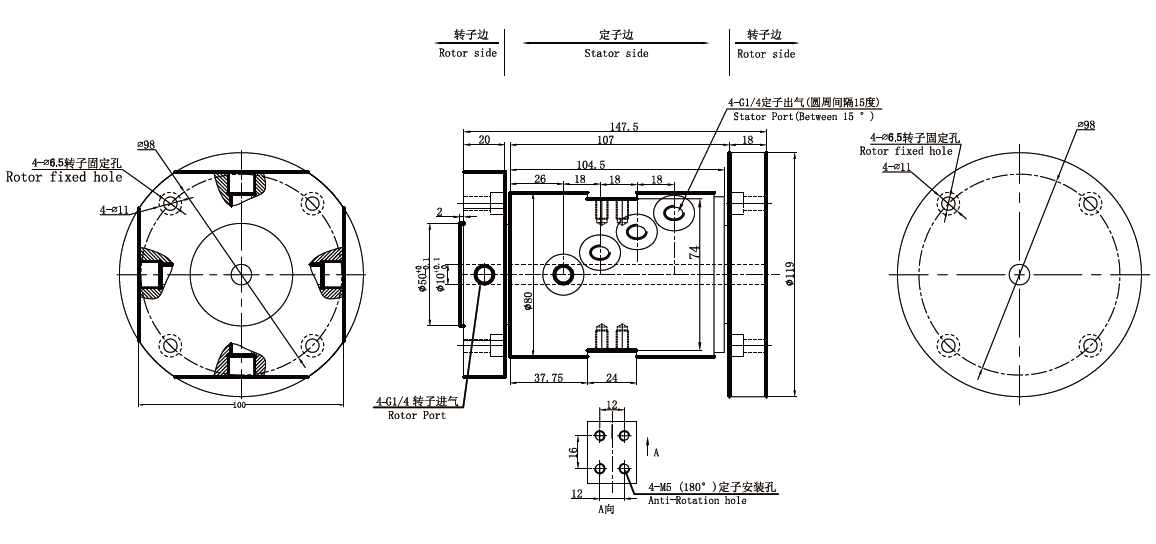

MQ400W-02 尺寸图
