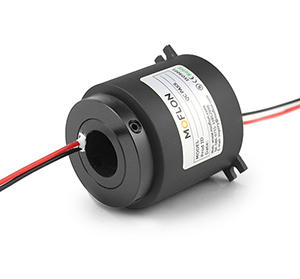

GT0729系列 微型过孔导电环
GT0729系列 微型过孔式导电环
  • · 外径29mm, 通孔直径为7mm的标准系列整体式精密导电滑环。
  • · 采用先进的贵金属簇刷式多点接触,在极低的摩擦力下保证接触可靠。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压
  • · 可定制各类过孔式导电环,微型过孔滑环等

典型应用:

微型过孔式导电环是目前工业滑环里面性价比最高,最畅销的一个系列产品,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:如各种雷达,安防设备,娱乐设备,各种机器人、机械手,各种浮空器,各种风力发电设备吹瓶机,灯检机,各种转台,游乐游艺设备,虚拟3D,VR设备, 车载卫星天线,船载卫星电线,电缆卷筒,擦窗机设备,旋转餐桌,旋转舞台,旋转屏幕,旋转餐厅,电动工程机械,最新的VR模拟仿真设备等。

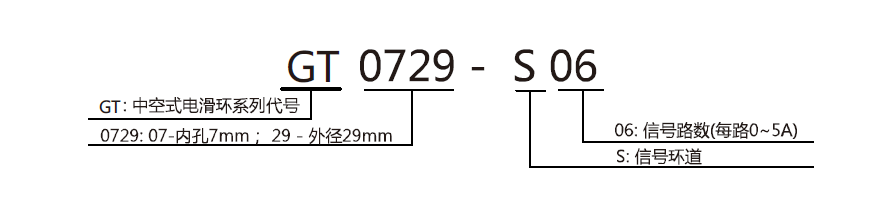

型号订购说明:


技术参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命1亿转功率信号
额定转速1~1800RPM额定电压0~240VAC/VDC0~240VAC/VDC
工作温度-30℃~80℃绝缘电阻≥500MΩ/500VDC≥200MΩ/300VDC
工作湿度0~85% RH导线规格AWG17#镀银铁氟龙AWG22#镀银铁氟龙
接触材料贵金属导线长度标准长度300mm(可据要求调整)
壳体材料工程塑料绝缘强度500VAC@50Hz,60s
转动扭矩0.05N.m;+0.02N.m/6路动态电阻变化值<0.03Ω
防护等级IP51



GT0729系列过孔式滑环选型表
型号10A信号或5A长度 L(mm)
GT0729-S020230
GT0729-P02102030
GT0729-S030330
GT0729-P03103030
GT0729-S040430
GT0729-P04104030
GT0729-S060630
GT0729-P0210-S032330
GT0729-P06106043.8
GT0729-P08108043.8
GT0729-S1201243.8
GT0729-P0210-S092943.8
GT0729-P0410-S066643.8
GT0729-P0610-S036343.8
GT0729-S1818057.6
GT0729-P0810-S068657.6
GT0729-P1010-S0310357.6
GT0729-P121012057.6

注:如果特殊要求,请联系客服帮助快速选型, 支持定制

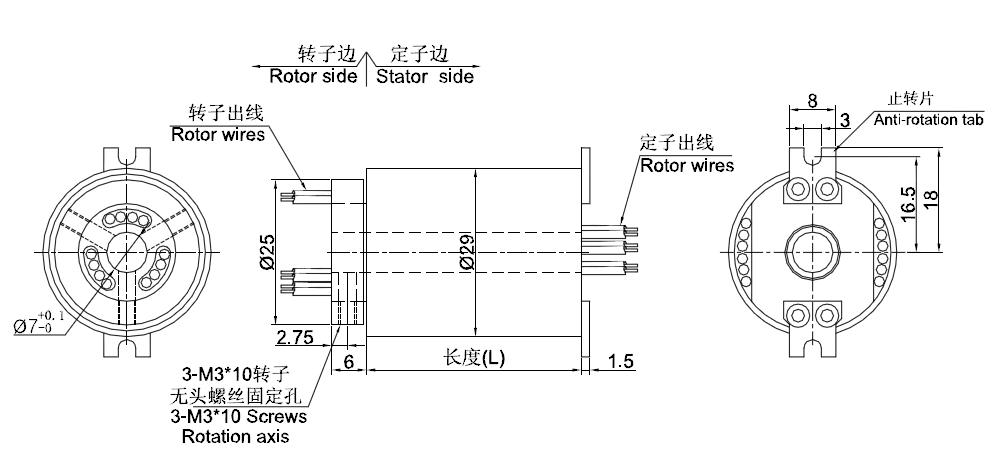

标准图纸
