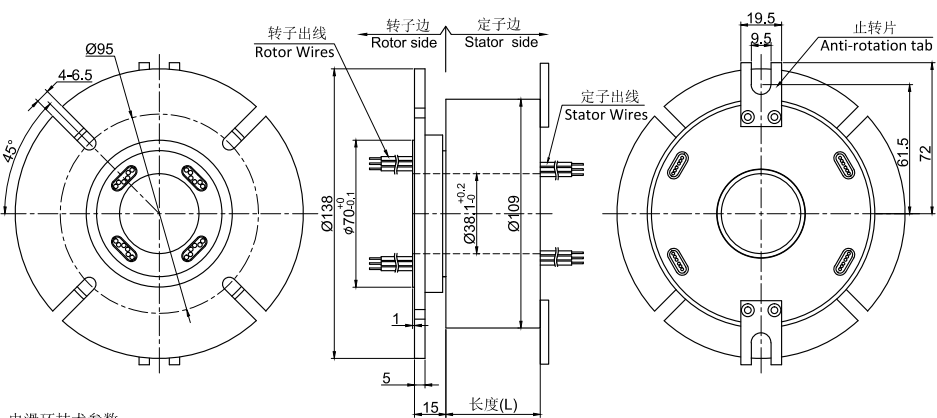

GT38109F系列_孔径38.1mm_外径109mm_法兰安装_过孔导电滑环

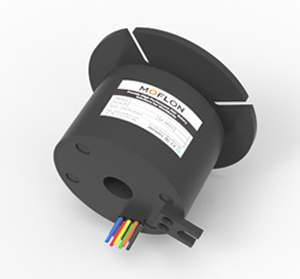

GT38109F系列标准整体式精密导电滑环

· 外径109mm, 通孔直径为38.1mm，适用于<=38.1mm）的标准系列整体式精密导电滑环。*注意：如需<38.1mm的内孔，可通过加内衬轴套解决。
· 标准化产品，标准化旋转导电滑环,可旋转电线接头,电线旋转接头。大量库存
· 镀金环+合金刷（镀金）
· 支持信号，功率混合传输
· 可基于标准型号定制电路数和电流电压

典型应用：

过孔式导电滑环是目前工业滑环里面性价比最高，最畅销的一个系列产品，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：如各种雷达，安防设备，娱乐设备，各种机器人、机械手，各种浮空器，各种风力发电设备吹瓶机，灯检机，各种转台，游乐游艺设备，虚拟3D，VR设备，车载卫星天线，船载卫星电线，电缆卷筒，擦窗机设备，旋转餐桌，旋转舞台，旋转屏幕，旋转餐厅，电动工程机械，最新的VR模拟仿真设备等。；

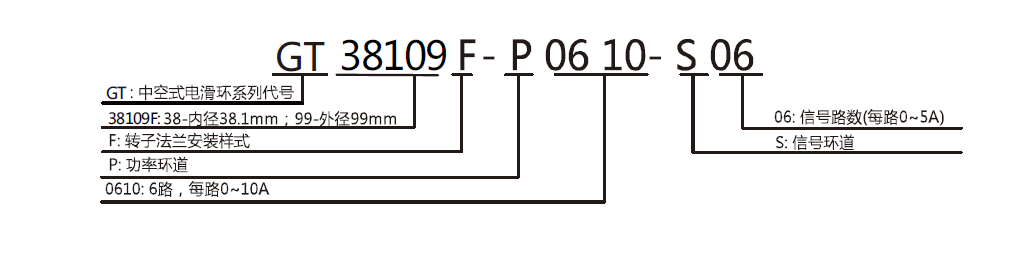

型号订购说明：

技术规格参数
机械技术指标		电气技术指标
参数	数值	参数	数值
工作寿命	1亿转		功率	信号
额定转速	1~1800RPM	额定电压	0~690VAC/VDC	0~440VAC/VDC
工作温度	-30℃~80℃	绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
工作湿度	0~85% RH	导线规格	AWG16#镀锡铁氟龙	AWG22#镀锡铁氟龙
接触材料	贵金属	导线长度	标准长度300mm（可据要求调整）
壳体材料	铝合金	绝缘强度	1000VAC@50Hz，60s
转动扭矩	0.1N.m；+0.03N.m/6路	动态电阻变化值	<0.03Ω
防护等级	IP51

GT38109F系列过孔滑环选型表
型号	10A	信号或5A	长度 L（mm)	型号	10A	信号或5A	长度 L（mm)
GT38109F-S06	0	6	58.6	GT38109F-P1810-S12	18	12	154.8
GT38109F-P0210-S04	2	4	58.6	GT38109F-P2410-S06	24	6	154.8
GT38109F-P0410-S02	4	2	58.6	GT38109F-P3010	30	0	154.8
GT38109F-P0610	6	0	58.6	GT38109F-S36	0	36	177.6
GT38109F-S12	0	12	81.4	GT38109F-P0610-S30	6	30	177.6
GT38109F-P0210-S10	2	10	81.4	GT38109F-P1210-S24	12	24	177.6
GT38109F-P0410-S08	4	8	81.4	GT38109F-P1810-S18	18	18	177.6
GT38109F-P0610-S06	6	6	81.4	GT38109F-P2410-S12	24	12	177.6
GT38109F-P0810-S04	8	4	81.4	GT38109F-P3610	36	0	177.6
GT38109F-P1010-S02	10	2	81.4	GT38109F-S48	0	48	223.2
GT38109F-P1210	12	0	81.4	GT38109F-P0610-S42	6	42	223.2
GT38109F-S18	0	18	104.2	GT38109F-P1210-S36	12	36	223.2
GT38109F-P0210-S16	2	16	104.2	GT38109F-P1810-S30	18	30	223.2
GT38109F-P0410-S14	4	14	104.2	GT38109F-P2410-S24	24	24	223.2
GT38109F-P0610-S12	6	12	104.2	GT38109F-S60	0	60	273.8
GT38109F-P0810-S10	8	10	104.2	GT38109F-P0610-S54	6	54	273.8
GT38109F-P1010-S08	10	8	104.2	GT38109F-P1210-S48	12	48	273.8
GT38109F-P1210-S06	12	6	104.2	GT38109F-P0810-S42	8	42	273.8
GT38109F-P1410-S04	14	4	104.2	GT38109F-P2410-S36	24	36	273.8
GT38109F-P1610-S02	16	2	104.2	GT38109F-S72	0	72	319.4
GT38109F-S24	0	24	127	GT38109F-P0610-S66	6	66	319.4
GT38109F-P1610-S18	16	18	127	GT38109F-P1210-S60	12	60	319.4
GT38109F-P1210-S12	12	12	127	GT38109F-P2410-S48	24	48	319.4
GT38109F-P1810-S06	18	6	127	GT38109F-P3610-S36	36	36	319.4
GT38109F-P2410	0	24	127	GT38109F-S84	0	84	368
GT38109F-S30	0	30	154.8	GT38109F-P1210-S72	12	72	368
GT38109F-P0610-S20	6	20	154.8	GT38109F-P2410-S60	24	60	368
GT38109F-P1210-S18	12	18	154.8	GT38109F-S96	0	96	413.6
