MT60130系列 标准整体式精密导电滑环

MT60130系列 标准整体式精密导电滑环

  • · 外径130mm, 通孔直径为60mm(适用于<=60mm)的标准系列整体式精密导电滑环。*注意:如需<60mm的内孔,可通过加内衬轴套解决。
  • · 标准导电滑环,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

过孔式滑环典型应用:

MT60130系列整体式精密导电滑环,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于干燥设备(如烘干机、干燥灭菌设备、粮食烘干机等)、流延膜设备、三相交直流仪表检定装置、游乐设施(如儿 童乘骑系列游艺机、旋转木马)、研磨抛光机、起重机、安检专用设备、电影设备等任意需要360°旋转导电或传输各种控制信号的装置。

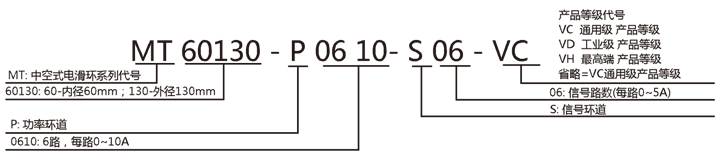

滑环型号订购说明:


滑环等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)250RPM2000万转贵金属
VD(工业级)600RPM8000万转镀金-镀金
VH(高端级)1000RPM1.5亿转金合金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT60130系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT60130-S020235.6 MT60130-S36036 162
MT60130-P02102035.6 MT60130-P0610-S30630162
MT60130-S0303 39.2 MT60130-P1210-S241224162
MT60130-P031030 39.2 MT60130-P3610360162
MT60130-S0606 50 MT60130-S42042 186.2
MT60130-P0210-S042450 MT60130-P0610-S36636186.2
MT60130-P0410-S024250 MT60130-P1210-S301230186.2
MT60130-P06106050 MT60130-S48048 207.8
MT60130-S12012 71.6 MT60130-P0610-S42642207.8
MT60130-P0210-S1021071.6 MT60130-P0910-S39939207.8
MT60130-P0310-S093971.6 MT60130-P1210-S361236207.8
MT60130-P0610-S066671.6 MT60130-P1810-S301830207.8
MT60130-P0810-S048471.6 MT60130-P2410-S242424207.8
MT60130-P1010-S0210271.6 MT60130-S60060 251
MT60130-P121012071.6 MT60130-P0610-S54654251
MT60130-S18018 93.2 MT60130-P0910-S51951251
MT60130-P0210-S1621693.2 MT60130-P1210-S481248251
MT60130-P0410-S1441493.2 MT60130-S72072 298.2
MT60130-P0610-S1261293.2 MT60130-P0610-S66666298.2
MT60130-P0810-S1081093.2 MT60130-P1210-S601260298.2
MT60130-P1010-S0810893.2 MT60130-P2410-S482448298.2
MT60130-P1210-S0612693.2 MT60130-P3610-S363636298.2
MT60130-P1410-S0414493.2 MT60130-S84084 341.4
MT60130-P1610-S0216293.2 MT60130-P1210-S721272341.4
MT60130-S24024 114.8 MT60130-P2410-S602460341.4
MT60130-P0410-S20420114.8 MT60130-P3610-S483648341.4
MT60130-P0610-S18618114.8 MT60130-S96096 384.6
MT60130-P1210-S121212114.8 MT60130-P1210-S841284384.6
MT60130-P1810-S06186114.8 MT60130-P2410-S722472384.6
MT60130-P2410240114.8 MT60130-P3610-S603660384.6
MT60130-S30030 136.4 MT60130-P4210-S544254384.6
MT60130-P0610-S24624136.4 MT60130-S1080108 431.8
MT60130-P1210-S181218136.4 MT60130-P1210-S961296431.8
MT60130-P1810-S121812136.4 MT60130-P2410-S842484431.8
MT60130-P2410-S06246136.4 MT60130-P3610-S723672431.8
MT60130-P3010300136.4 MT60130-P4810-S604860431.8

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在标准滑环上进行非标定制,请咨询客服。
