怎样了解导电滑环侧面出线的原理

发布日期：2019-07-23

　　导电滑环侧面出线属于电接触滑动连接的应用领域,下面由默孚龙为你讲述导电滑环侧面出线的详细介绍集电环或旋转接头、旋转电气接口、滑环、集电环、汇流环、线圈、换向器和适配器，我们去学习看看吧。

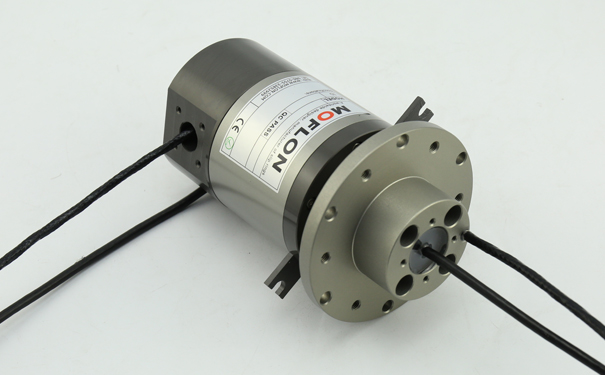

导电滑环侧面出线

　　导电滑环

　　其由弹性材料-电刷、滑动触点表面材料-导电环、绝缘材料、粘结材料、组合支架、精密轴承、防尘罩及其他辅助件等组成。

　　电刷采用贵金属合金材料，呈“II”型与导电环环槽对称双接触，借助电刷的弹性压力与导电环环槽滑动接触来传递信号及电流。

　　精密导电滑环属于高科技产品，一直以来被应用于尖端军事领域，是各种精密转台、离心机和惯导设备的关键器件。

　　随着我国经济的不断发展，民用领域也越来越多的涉足使用此类产品，用于工业自动系统控制中。在国外先进发达国家，该类产品已逐渐由军用产品转化为民用产品，近几年已实现了标准化、批量化生产，被广泛应用于安防、工厂自动化、电力、金融、仪表、航空、军事、运输、建筑等机电设备上。

　　滑环技术

　　1、复合电刷块技术，一般采用碳刷，铜刷，银/石墨/二硫化钼的刷块等形式。

　　2、采用贵金属合金单丝。

　　3、纤刷技术，纤刷是指一种特殊的滑行电气接触设计。纤刷简单的说就是将单独的金属纤丝(线)进行校准并装进一个金属管里。在这个悬臂设计中，纤刷束的散状的，无束缚的一端依附在环道表面的槽里。

　　选择原因

　　在电气设计过程中，机械部分360度无限制连续旋转时，导线需连接到旋转部件上去，电气工程师就会遇到导线缠绕问题，这个时候，他需要一个电旋转连接器，俗称电滑环来传输动力和信号的旋转连接。

　　结构种类

　　滑环结构分为圆柱式、圆盘式。圆柱式滑环的环道是沿着圆柱的轴心排列的，就象螺栓上的螺纹一样。圆盘式滑环的环道是同心的，就象在唱机唱片上的沟一样。目前大部分都采用圆柱式滑环，除非受到高度限制，才会选用圆盘式滑环。

　　圆柱种类

　　根据安装需要，可提供轴式、带通孔式。

　　四、滑环的哪一部份是转子？哪一部份是定子？

　　一般来说，导电环部分是转子，电刷部分是定子。滑环是双向转动的，是电刷部分转动还是导电环转动没有什么区别，至于是电刷作转子还是导电环作转子，取决于您的滑环安装方式。

　　技术参数

　　当选择滑环时需考虑以下重要性能规格：

　　1、旋转时的工作速度rpm

　　2、电路通道，信号通道(电路，环和通道数都是同义的，如果有一条回路或地线，那么它是一条分开的电路，有些滑环一条电路能被其它路使用，因此仅仅计算一次)

　　3、动力电路，信号电路的最大电压，最大电流。

　　4、信号的种类(这点非常重要)

　　5、工作温度。

　　6、防护等级(既密封要求)

　　六、若需要的滑环既要传输动力电，又要传输信号，能提供吗？

　　可以找到许多产品都能实现动力和信号组合在一起。

　　七、精密导电滑环结构紧凑，有信号抗干扰措施吗？

　　精密导电滑环是一个空间小、走线相当密集的部件，各种信号都在滑环内集中，因此各信号间的互感、互容效应较大。因为滑刷和环道接触处无法屏蔽，其电容耦合尤其严重。现有专有技术，从滑环结构设计和滑环内部布线设计上综合考虑，完全能避免动力和信号间，信号与信号间的干扰问题，并且能防止外界对滑环内部的电磁干扰。

　　八、现在的信号种类比较多，要求更加复杂，滑环能传输哪些信号？

　　现有滑环可以传输目前流行的所有中低频率信号，总线控制信号等。

　　九、需要电滑环中含有一或二路高频信号，能做吗？

　　可以做到。已有产品成功应用在雷达上。

　　十、能提供高速、高容量的信号传输的滑环吗？

　　可以。在设备上一般信号传输都是短距离的。现有一款电和光纤组合滑环，能传输大容量的信号，而且价格非常低廉，现已批量生产。

　　十一、能提供军用滑环吗？

　　目前很多滑环都已应用在国防军事领域。如侦察飞机设备，防空雷达，火炮系统，预警天线，导弹测试系统上。

导电滑环侧面出线

　　那么怎么在生活中能运用自如导电滑环侧面出线这个问题，今天默孚龙小编就为大家介绍到这里了，想要学习更多专业的知识，可以多多关注我们网站发布的最新内容哦。
