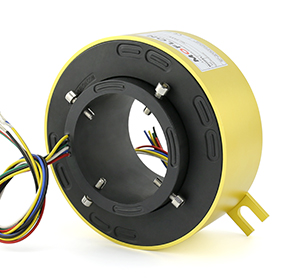

MT180298系列 标准整体式精密导电滑环
MT180298系列 标准整体式精密导电滑环
  • · 通孔直径为180mm(适用于<=180mm)的标准系列整体式精密导电滑环。*注意:如需<180mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

MT180298系列整体式精密导电滑环,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:多用于电缆生产设备、金属表面光整加工设备、自动化设备、工厂生产线、 海洋石油平台、运煤码头专用设备等任意需要360°旋转导电或传输各种控制信号的装置。

型号订购说明:


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)150RPM1000万转贵金属
VD(工业级)250RPM2000万转镀金-镀金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT180298系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT180298-S0202 77 MT180298-S36036 287
MT180298-P02102077 MT180298-P0610-S30630 287
MT180298-S0303 83 MT180298-P1210-S241224 287
MT180298-P031030 83 MT180298-P3610360 287
MT180298-S0606 101 MT180298-S42042 323
MT180298-P0210-S0424 101 MT180298-P0610-S36636323
MT180298-P0410-S0242 101 MT180298-P1210-S301230323
MT180298-P061060 101 MT180298-S48048 359
MT180298-S12012 137 MT180298-P0610-S42642359
MT180298-P0210-S10210137 MT180298-P0910-S39939359
MT180298-P0310-S0939137 MT180298-P1210-S361236359
MT180298-P0610-S0666137 MT180298-P1810-S301830359
MT180298-P0810-S0484137 MT180298-P2410-S242424359
MT180298-P1010-S02102137 MT180298-S60060 431
MT180298-P1210120137 MT180298-P0610-S54654431
MT180298-S18018 173 MT180298-P0910-S51951431
MT180298-P0210-S16216173 MT180298-P1210-S481248431
MT180298-P0410-S14414173 MT180298-S72072 509
MT180298-P0610-S12612173 MT180298-P0610-S66666509
MT180298-P0810-S10810173 MT180298-P1210-S601260509
MT180298-P1010-S08108173 MT180298-P2410-S482448509
MT180298-P1210-S06126173 MT180298-P3610-S363636509
MT180298-P1410-S04144173 MT180298-S84084 581
MT180298-P1610-S02162173 MT180298-P1210-S721272581
MT180298-S24024 209 MT180298-P2410-S602460581
MT180298-P0410-S20420209 MT180298-P3610-S483648581
MT180298-P0610-S18618209 MT180298-S96096 653
MT180298-P1210-S121212209 MT180298-P1210-S841284653
MT180298-P1810-S06186209 MT180298-P2410-S722472653
MT180298-P2410240209 MT180298-P3610-S603660653
MT180298-S30030 245 MT180298-P4210-S544254653
MT180298-P0610-S24624245 MT180298-S1080108 731
MT180298-P1210-S181218245 MT180298-P1210-S961296731
MT180298-P1810-S121812245 MT180298-P2410-S842484731
MT180298-P2410-S06246245 MT180298-P3610-S723672731
MT180298-P3010300245 MT180298-P4810-S604860731

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

标准图纸
