ME2502系列 以太网滑环
ME2502系列 以太网滑环
  • · 2通道1000M 以太网+ 1~38 通道 功率/信号
  • · ME2502系列千兆以太网滑环,1000M网线滑环,内孔50mm,外径为标准119mm的紧凑型整体式结构的2通道100M/1000M 以太网整体式精密导电滑环。
  • · 能混合传输功率电流,信号等!
  • · 具有传输稳定,不丢包,不串码,回损小,插入损耗小等优点。
  • · 美国军工镀层技术,贵金属+超硬镀金处理、超低的BER误码率和超高的信噪比。

典型应用:

工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、磁性离合器、工艺控制设备、旋转传感器、紧急照明设备、机器人、展览/显示设备、医疗设备、旋转门等;

型号订购说明:


产品等级表
产品等级代号最高转速工作寿命接触材料
VC(通用级)150RPM1000万转镀金-镀金
VD(工业级)600RPM2000万转金合金

技术规格参数
以太网部分技术指标机械技术指标
参数数值参数数值
1000M以太网2 路 1000M以太网工作寿命参考产品选型等级
接头RJ45额定转速参考产品选型等级
误码率BER10E-11工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料参考产品等级选型表
功率信号壳体材料铝合金
额定电压0~440VAC/VDC0~440VAC/VDC转动扭矩0.1N.m;+0.03N.m/6路
绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC防护等级IP51
导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω



ME2502 - 2通道以太网滑环系列选型表
型号1000M
以太网
10A20A信号
或5A
长度 L
(mm)
型号1000M
以太网
10A20A信号
或5A
长度 L
(mm)
ME2502-S02200296.8ME2502-S2020020169.2
ME2502-P0210220096.8ME2502-P0410-S1624016169.2
ME2502-S082008119.6ME2502-P1010-S10210010169.2
ME2502-P08102800119.6ME2502-P201022000165.2
ME2502-P04202040119.6ME2502-P0610-S2626026217.4
ME2502-P0410-S042404119.6ME2502-S3220032217.4
ME2502-S1420014142.4ME2502-P0610-S3226032263
ME2502-P0610-S082608142.4ME2502-S3820038263
ME2502-P141021400142.4

1)10A,20A,5A可根据自己的需要任何组合,需要2路以上网线请联系客服
2 ) N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。

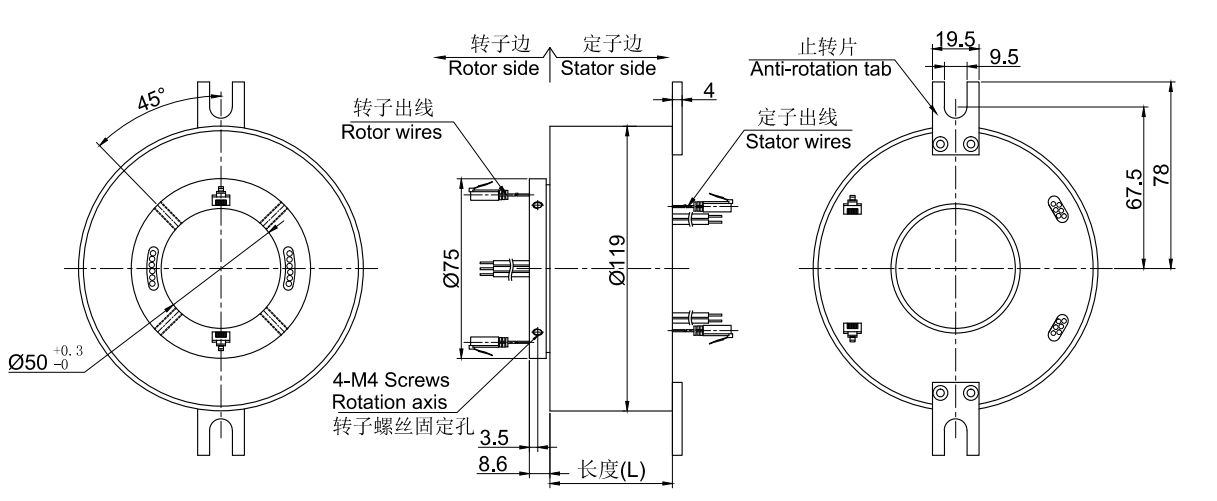

标准图纸
