MK41系列 (4通道 气/气电一体 旋转接头/滑环)
MK41系列 (4通道 气/气电一体 旋转接头/滑环)
  • · MK41系列4进4出,4通路气/气电组合旋转接头,气动滑环,旋转气接头, 带G1/8"牙
  • · 且可选同时通过功率动力线,信号线,工业总线,控制线,
    电磁阀,感应线等
  • · 气动滑环和旋转气接头标准为法兰安装形式
  • · 能通过的介质有: 压缩空气,真空等气体

典型应用:

此款气动旋转接头是一款扭力小,性价比超高的旋转接头(也叫气滑环或者气电), 速度最大可达600RPM, 可单独传输压缩空气,真空负压的同时,也同时能够传输电源信号,主要应用于360度连续旋转且需要保证气压,真空,电源,信号不能中断的场合:如各种自动化非标设备,锂电池设备,手机测试设备,手机高端装备设备,各种激光设备,涂布机 、涂覆隔膜设备 、软包电池用包装膜设备,邦定设备 、贴合设备,电子半导体工业自动化设备;光电平板显示(LCD/LCM/TP/OLED/PDP)工业自动化设备、检测设备、其他自动化非标专业设备等等。

技术规格参数
旋转气接头部分技术指标机械技术指标
参数数值参数数值
通道数4进4出, G1/8"工作寿命1000万转以上
最大压力1MPa (可定制高压),真空 0.01torr额定转速500RPM
扭矩与接口尺寸相关,详见选型表工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~240VAC/VDC0~240VAC/VDC防护等级IP51
绝缘电阻≥500MΩ/500VDC≥500MΩ/500VDC
导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω



MK41(纯气动旋转接头) 尺寸图 4进4出G1/8"牙


选型表
型号气体通道接口尺寸可适应气管
MK414G1/8"6-8mm


MK41S-S12(S18,S24,S36) 尺寸图 4进4出G1/8"牙+12~36路信号(2A)


选型表
型号气体通道接口尺寸可适应气管信号或者2AL(mm)
MK41S-S124G1/8"6~8mm1222.5
MK41S-S184G1/8"6~8mm1829.5
MK41S-S244G1/8"6~8mm2440.1
MK41S-S364G1/8"6~8mm3653.8


MK41S-S56 尺寸图 4进4出G1/8"牙


选型表
型号气体通道接口尺寸可适应气管信号或者2A长度
MK41-S564G1/8"6~8mm56176.4

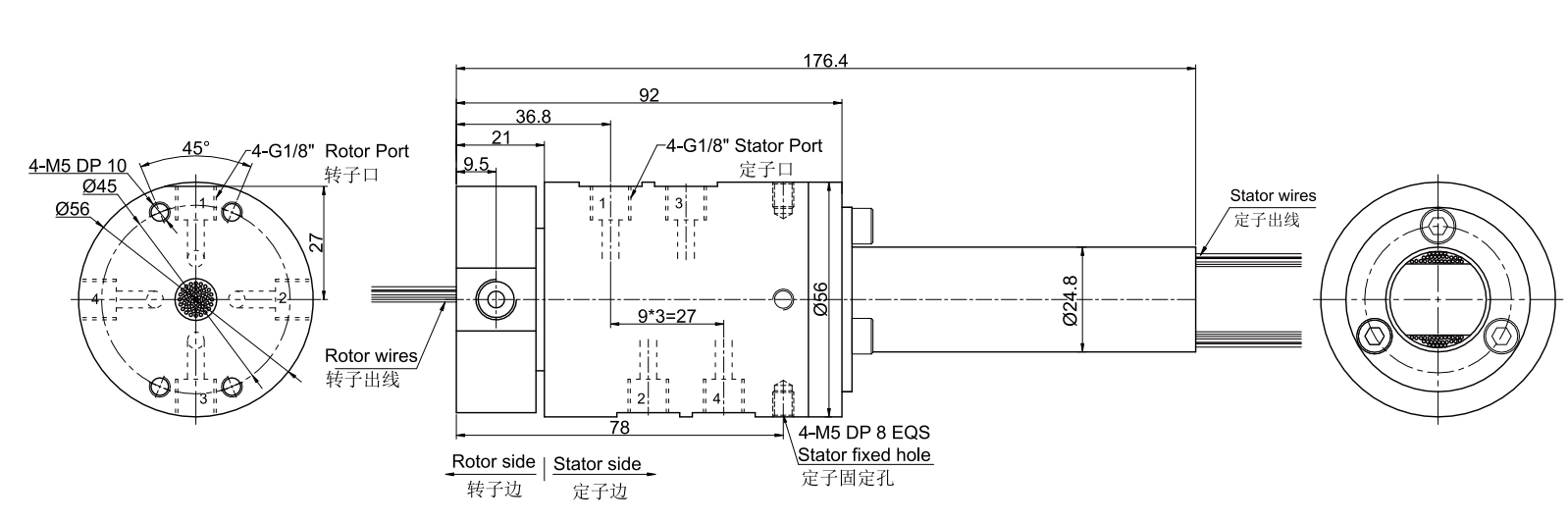

MK41-PXX-SXX 尺寸图, 4进4出G1/8牙 + 信号(5A)/10A


选型表
型号气体通道接口尺寸可适应气管10A信号(5A)L(mm)
MK41-P06104G1/8"6~8mm6038
MK41-S064G1/8"6~8mm0638
MK41-P12104G1/8"6~8mm12054.8
MK41-P0610-S064G1/8"6~8mm6654.8
MK41-S124G1/8"6~8mm01254.8
MK41-P18104G1/8"6~8mm18071.5
MK41-P0610-S124G1/8"6~8mm61271.5
MK41-P1210-S064G1/8"6~8mm12671.5
MK41-S184G1/8"6~8mm01871.5
MK41-S244G1/8"6~8mm02488.4
MK41-P0610-S184G1/8"6~8mm61888.4
MK41-S304G1/8"6~8mm030105.2
MK41-S364G1/8"6~8mm036125

备注:10A和信号(5A)可以任意组合,详情请咨询客服。
