MK81系列 (8通道 气/气电一体 旋转接头/滑环)
MK81系列 (8通道 气/气电一体 旋转接头/滑环)
  • · MK81系列是8进8出旋转接头,8路气,真空,气电混合滑环, 带G1/8"牙
  • · 且可选同时通过功率动力线,信号线,工业总线,控制线,
    电磁阀,感应线等

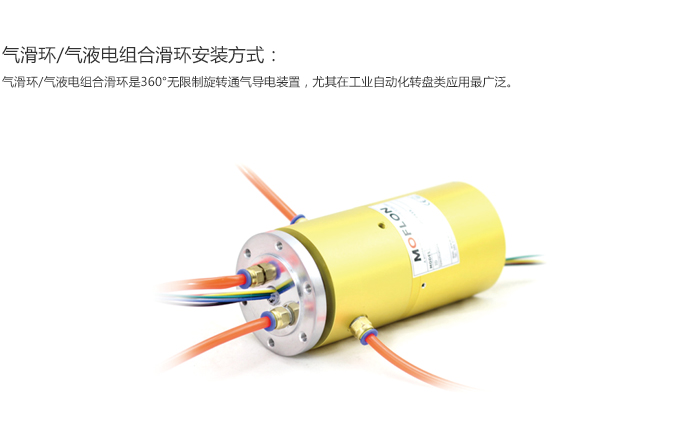

  • · 标准为法兰安装形式
  • · 能通过的介质有: 压缩空气,真空等气体

典型应用:

此款气动旋转接头是一款扭力小,性价比超高的旋转接头(也叫气滑环或者气电), 速度最大可达600RPM, 可单独传输压缩空气,真空负压的同时,也同时能够传输电源信号,主要应用于360度连续旋转且需要保证气压,真空,电源,信号不能中断的场合:如各种自动化非标设备,锂电池设备,手机测试设备,手机高端装备设备,各种激光设备,涂布机 、涂覆隔膜设备 、软包电池用包装膜设备,邦定设备 、贴合设备,电子半导体工业自动化设备;光电平板显示(LCD/LCM/TP/OLED/PDP)工业自动化设备、检测设备、其他自动化非标专业设备等等。

技术规格参数
旋转接头部分技术指标机械技术指标
参数数值参数数值
通道数8进8出, G1/8"工作寿命1000万转以上
最大压力1MPa (可定制高压),真空 0.01torr额定转速500RPM
扭矩与接口尺寸相关,详见选型表工作温度-30℃~80℃
电气技术指标工作湿度0~85% RH
参数数值接触材料贵金属
功率信号壳体材料铝合金
额定电压0~240VAC/VDC0~240VAC/VDC防护等级IP51
绝缘电阻≥500MΩ/500VDC≥500MΩ/500VDC
导线规格AWG17#镀锡铁氟龙AWG22#镀锡铁氟龙
导线长度标准长度300mm(可据要求调整)
绝缘强度500VAC@50Hz,60s
动态电阻变化值<0.01Ω

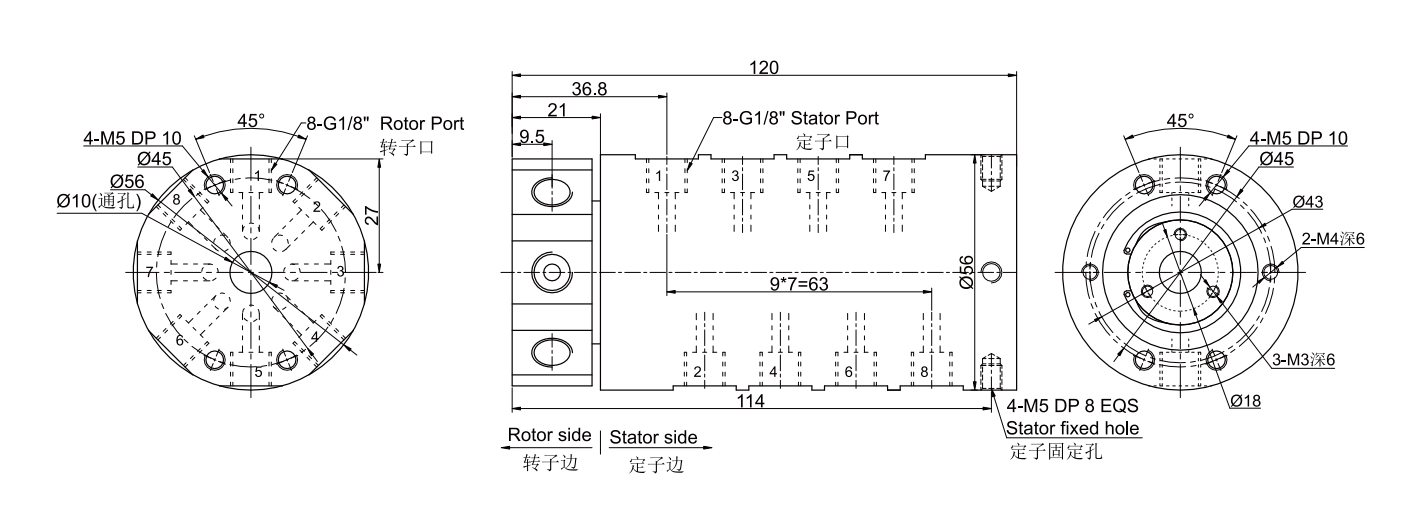

MK81(纯气动旋转接头) 尺寸图 8进8出G1/8"牙


选型表
型号气体通道接口尺寸可适应气管
MK818G1/8"6-8mm


MK81S-S12(S18,S24,S36) 尺寸图 8进8出G1/8"牙+12~36路信号(2A)


选型表
型号气体通道接口尺寸可适应气管信号或者2AL(mm)
MK81-S128G1/8"6~8mm1222.5
MK81-S188G1/8"6~8mm1829.5
MK81-S248G1/8"6~8mm2438.6
MK81-S368G1/8"6~8mm3652.3


MK81S-S56 尺寸图 8进8出G1/8"牙


选型表
型号气体通道接口尺寸可适应气管信号或者2A长度
MK81-S568G1/8"6~8mm56212.4


MK81-PXX-SXX 尺寸图, 8进8出G1/8牙 + 信号(5A)/10A


选型表
型号气体通道接口尺寸可适应气管10A信号(5A)L(mm)
MK81-P06108G1/8"6~8mm6038
MK81-S068G1/8"6~8mm0638
MK81-P12108G1/8"6~8mm12054.8
MK81-P0610-S068G1/8"6~8mm6654.8
MK81-S128G1/8"6~8mm01254.8
MK81-P18108G1/8"6~8mm18071.5
MK81-P0610-S128G1/8"6~8mm61271.5
MK81-P1210-S068G1/8"6~8mm12671.5
MK81-S188G1/8"6~8mm01871.5
MK81-S248G1/8"6~8mm02488.4
MK81-P0610-S188G1/8"6~8mm61888.4
MK81-S30(2A)8G1/8"6~8mm030105.2
MK81-S36(2A)8G1/8"6~8mm036125

备注:10A和信号(5A)可以任意组合,详情请咨询客服。
