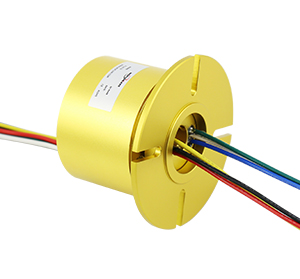

MT1256F slip rings
MT1256F 标准过孔整体式精密导电滑环
  • · 转子带法兰安装, 通孔直径为12.7mm(1/2",适用于<=12.7mm)的标准系列整体式精密导电滑环。*注意:如需<12.7mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压

典型应用:

过孔式导电滑环是目前工业滑环里面性价比最高,最畅销的一个系列产品,主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:如各种雷达,安防设备,娱乐设备,各种机器人、机械手,各种浮空器,各种风力发电设备吹瓶机,灯检机,各种转台,游乐游艺设备,虚拟3D,VR设备, 车载卫星天线,船载卫星电线,电缆卷筒,擦窗机设备,旋转餐桌,旋转舞台,旋转屏幕,旋转餐厅,电动工程机械,最新的VR模拟仿真设备等。;

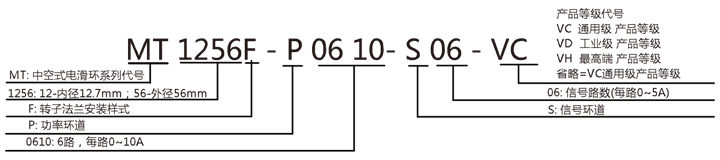

型号订购说明:


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)250RPM2000万转贵金属
VD(工业级)600RPM8000万转镀金-镀金
VH(高端级)1000RPM1.5亿转金合金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~440VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度500VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT1256F系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT1256F-S020226.8MT1256F-P0210-S1621671.5
MT1256F-P02102026.8MT1256F-P0410-S1441471.5
MT1256F-S030329.6MT1256F-P0610-S1261271.5
MT1256F-P03103029.6MT1256F-P0810-S1081071.5
MT1256F-S060638MT1256F-P1010-S0810871.5
MT1256F-P0210-S042438MT1256F-P1210-S0612671.5
MT1256F-P0410-S024238MT1256F-S2402488.4
MT1256F-P06106038MT1256F-P0410-S2042088.4
MT1256F-S1201254.8MT1256F-P0610-S1861888.4
MT1256F-P0210-S1021054.8MT1256F-S30030105.2
MT1256F-P0310-S093954.8MT1256F-P0210-S28228105.2
MT1256F-P0610-S066654.8MT1256F-P0410-S26426105.2
MT1256F-P0810-S048454.8MT1256F-S36036125
MT1256F-P1010-S0210254.8MT1256F-P0410-S32432125
MT1256F-P121012054.8MT1256F-S42042141.8
MT1256F-S1801871.5MT1256F-S48048158.6

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

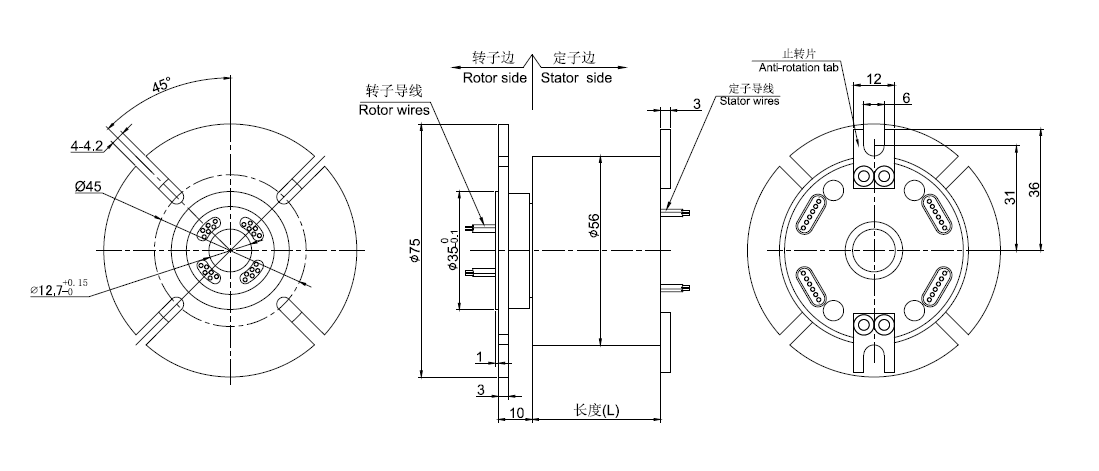

标准图纸
