MT25119系列 过孔导电滑环,多通道导电环
MT25119系列 过孔导电滑环(多通道导电环)
  • · 外径119mm, 通孔直径为25.4mm(适用于<=25.4mm)的标准系列过孔多通道导电滑环。*注意:如需<25.4mm的内孔,可通过加内衬轴套解决。
  • · 标准化产品,有库存
  • · 镀金环+合金刷(镀金)
  • · 支持信号,功率混合传输
  • · 可基于标准型号定制电路数和电流电压
  • · 可定制各类过孔导电滑环,多通道导电环等

典型应用:

MT25119系列过孔导电滑环(多通道导电环),主要应用于360度连续旋转且需要保证电源,信号不能中断的场合:如各种雷达,安防设备,娱乐设备,各种机器人、机械手,各种浮空器,各种风力发电设备吹瓶机,灯检机,各种转台,游乐游艺设备,虚拟3D,VR设备, 车载卫星天线,船载卫星电线,电缆卷筒,擦窗机设备,旋转餐桌,旋转舞台,旋转屏幕,旋转餐厅,电动工程机械,最新的VR模拟仿真设备等。

型号订购说明:


产品等级选型表
产品等级代号最高转速工作寿命接触材料
VC(通用级)400RPM3000万转贵金属
VD(工业级)800RPM8000万转镀金-镀金
VH(高端级)1200RPM1.5亿转金合金

技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命参考产品选型等级功率信号
额定转速参考产品选型等级额定电压0~690VAC/VDC0~440VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC≥1000MΩ/500VDC
工作湿度0~85% RH导线规格AWG16#镀锡铁氟龙AWG22#镀锡铁氟龙
接触材料参考产品等级选型表导线长度标准长度300mm(可据要求调整)
壳体材料铝合金绝缘强度1000VAC@50Hz,60s
转动扭矩0.1N.m;+0.03N.m/6路动态电阻变化值<0.01Ω
防护等级IP51



MT25119系列过孔滑环选型表
型号10A信号或5A长度 L(mm)型号10A信号或5A长度 L(mm)
MT25119-S0202 36 MT25119-S48 0 48 217.4
MT25119-P02102036 MT25119-P0610-S42 6 42 217.4
MT25119-S0303 39.8 MT25119-P0910-S39 9 39 217.4
MT25119-P0312.63039.8 MT25119-P1210-S36 12 36 217.4
MT25119-S0606 51.2 MT25119-P1810-S30 18 30 217.4
MT25119-P0210-S042451.2 MT25119-P2410-S24 24 24 217.4
MT25119-P0410-S024251.2 MT25119-S60 0 60 263
MT25119-P06106051.2 MT25119-P0610-S54 6 54 263
MT25119-S12012 74 MT25119-P0910-S51 9 51 263
MT25119-P0210-S1021074 MT25119-P1210-S48 12 48 263
MT25119-P0312.6-S093974 MT25119-S72 0 72 312.6
MT25119-P0610-S066674 MT25119-P0610-S66 6 66 312.6
MT25119-P0810-S048474 MT25119-P1210-S60 12 60 312.6
MT25119-P1010-S0210274 MT25119-P2410-S48 24 48 312.6
MT25119-P121012074 MT25119-P3610-S36 36 36 312.6
MT25119-S18018 96.8 MT25119-S84 0 84 312.6
MT25119-P0210-S1621696.8 MT25119-P1210-S72 12 72 312.6
MT25119-P0410-S1441496.8 MT25119-P2410-S60 24 60 312.6
MT25119-P0610-S1261296.8 MT25119-P3610-S48 36 48 312.6
MT25119-P0810-S1081096.8 MT25119-S96 0 96 403.8
MT25119-P1010-S0810896.8 MT25119-P1210-S84 12 84 403.8
MT25119-P1210-S0612696.8 MT25119-P2410-S72 24 72 403.8
MT25119-P1410-S0414496.8 MT25119-P3610-S60 36 60 403.8
MT25119-P1610-S0216296.8 MT25119-P4210-S54 42 54 403.8
MT25119-S24024 119.6MT25119-S108 0 108 453.4
MT25119-P0410-S20420119.6 MT25119-P1210-S96 12 96453.4
MT25119-P0610-S18618119.6MT25119-P2410-S84 24 84453.4
MT25119-P1210-S121212119.6MT25119-P3610-S72 36 72453.4
MT25119-P1810-S06186119.6 MT25119-S120 0 120 499
MT25119-P2410240119.6MT25119-P1210-S108 12 108499
MT25119-S30030 142.4MT25119-P2410-S96 24 96499
MT25119-P0610-S24624142.4MT25119-P3610-S84 36 84499
MT25119-P1210-S181218142.4MT25119-P4810-S72 48 72499
MT25119-P1810-S121812142.4MT25119-S132 0 132 544.6
MT25119-P2410-S06 24 6 142.4 MT25119-P1210-S120 12 120 544.6
MT25119-P3010 30 0 142.4 MT25119-P2410-S108 24 108 544.6
MT25119-S36 0 36 169.2 MT25119-P3610-S96 36 96 544.6
MT25119-P0610-S30 6 30 169.2 MT25119-P4810-S84 48 84 544.6
MT25119-P1210-S24 12 24 169.2 MT25119-S144 0 144 590.2
MT25119-P3610 36 0 169.2 MT25119-P1210-S132 12 132590.2
MT25119-S42 0 42 192 MT25119-P2410-S120 24 120590.2
MT25119-P0610-S36 6 36 192 MT25119-P3610-S108 36 108590.2
MT25119-P1210-S30 12 30 192 MT25119-P4810-S96 48 96590.2

注:10A和 信号(5A)可以任意组合,详细请咨询客服。可在标准产品上进行非标定制,请咨询客服。

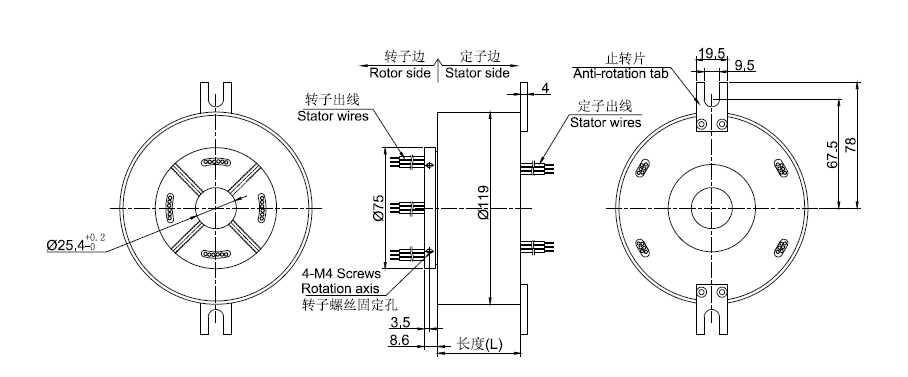

标准图纸
