让你一下子就了解滑环到底是什么!

发布日期:2018-10-29

    滑环到底是什么呢?但任何事物都有其存在的作用,对于初次接触非滑环业内人士来说会觉得很陌生。对滑环专业内的人来说,滑环其实很简单,滑环就是帮助设备传输能源和信号的气电部件,它是属于设备的一部分,只要需要用到传输信号和能源的设备都需要用到滑环。但从外表来看,滑环很简单,它由滑环体、电刷组件、固定支架、深沟球轴承等几大主要部件构成。但是,滑环的技术性非常强,它历来都是航空航天等高端领域所必备的精密部件之一,但随着科技的不断发展,很多民用领域也开始使用到滑环,比如医疗,电子、机械等领域。为了方便大家更好地了解什么是滑环,下面我展现一张默孚龙科技生产的滑环实物图。从下图中可以看出,滑环就是依靠滑环环体,即里面那根导电轴和弹力电刷丝通过深沟球轴承带动两者相互运动,在运动的过程中,通过导线将能源输送出去。

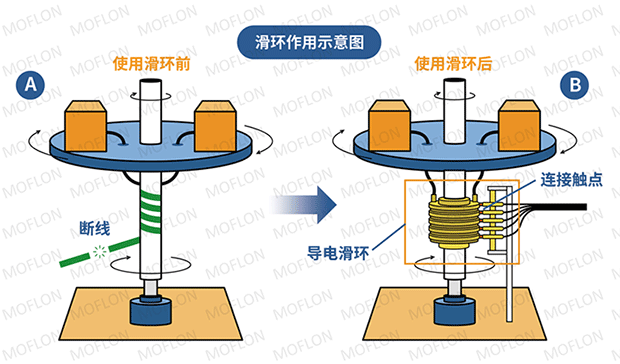

    从上图大致地了解了什么是滑环,但滑环的原理是什么呢?任何一样产品都有其使用的原理,滑环也一样。因此,想要更清楚地了解滑环,就要掌握其中的原理。那滑环的原理是什么呢,为什么需要用到滑环呢?滑环的原理是什么呢,为什么需要用到滑环呢?在电气设计过程中,机械部件360°无限制连续旋转时,导线需连接到旋转部件上,电气工程师就会遇到导线缠绕问题,这个时候,他需要一个电旋转连接器,俗称电滑环来实现旋转传输电信号以解决这一问题。旋转时传输电流或者信号,分为定子和转子,将固定端的电源传输到旋转端。以下是滑环工作时原理示意图:

    因此,综上所述,滑环就是传输信号和能源的电气部件,其工作原理就是通过轴承带动轴体跟电刷丝相互摩擦产品能源和信号,而这些信号和能源又通过焊在滑环环片上的导线传送出去,导线跟设备相连,从而能够顺利地传送到设备上。而为什么需要用到滑环呢?即滑环的作用就是为了解决设备360°旋转时的绕线问题。


部分滑环参考型号:

MT0522系列滑环可适用于led舞台灯、vr设备、车载雷达、智能机器人、光电转塔等设备滑环
MT1286空心轴滑环|多路滑环
MT2069f过孔滑环|空心法兰滑环
MT2586f通孔滑环|空心法兰导电滑环
MT50130过孔多路数导电滑环
MW1000大电流滑环|2路4路6路30a50a60a导电滑环
MW2025系列大电流导电环|热电偶滑环|加热器滑环|加热滚筒滑环
MW3119系列50a100a1000a集电环|大功率大电流集电环
MT70158过孔式导电滑环
气电滑环|气电一体滑环|液压滑环|液压旋转接头-maph系列
