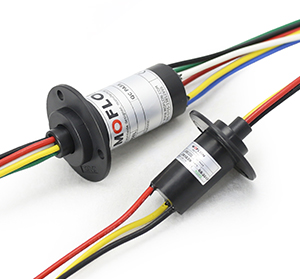

MW1000系列 紧凑型大电流滑环
MW1000系列 紧凑型大电流滑环
  • · 紧凑型大电流滑环,滑电环, 每路电路10A,20A,30A, 40A; 支持1~6路。 外径22mm~30mm。

典型应用:

小型风力发电机、电镀行业设备、加热滚动等需要大功率,大电流的应用设备,另外还有其他工业控制领域也大量用到,如减震器大电流滑环,污水处理设备滑环,高强度石油测井仪器导电滑环,机器人焊接设备滑环,大电流导电滑环,清仓机用粉尘防爆滑环,高温电滑环,加热转轴滑环 yo烘干机,炒料机,加热搅拌机械滑环等等;

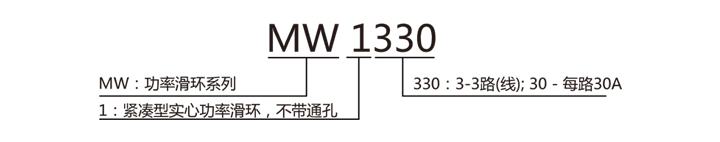

型号订购说明:


技术规格参数
机械技术指标电气技术指标
参数数值参数数值
工作寿命1000万转功率
额定转速150RPM额定电压0~600VAC/VDC
工作温度-30℃~80℃绝缘电阻≥1000MΩ/500VDC
工作湿度0~85% RH导线规格10A=AWG#16;20A=AWG#14;30A=AWG#12;
接触材料贵金属导线长度标准长度300mm(可据要求调整)
壳体材料PBT绝缘强度500VAC@50Hz,60s
转动扭矩0.1N·m;+0.03N·m/6路动态电阻变化值<0.01Ω
防护等级IP51,IP68,IP68



MW1000系列大电流滑环选型表
型号环数每环额定电流(A)型号环数每环额定电流(A)
MW1210210AMW1320320A
MW1310310AMW1420420A
MW1410410AMW1620620A
MW1610610AMW1230230A
MW1215215AMW1330330A
MW1315315AMW1430430A
MW1415415AMW1630630A
MW1615615AMW1240240A
MW1220220AMW1340340A

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
可以根据客户要求定制,请联系客服选型。

MW1000系列选型表(升级防护等级)
型号环数每环额定电流(A)防护等级
MW1211-IP651210IP65
MW1211-IP681210IP68
MW1330-IP65330IP65
MW1330-IP68330IP68
MW1630-IP65630IP65
MW1630-IP68630IP68

注:N个10A 电流环并起来可作为1路N*10A电流环使用;比如: 2环10A 并起来做作为 1路20A 使用。
可以根据客户要求定制,请联系客服选型。

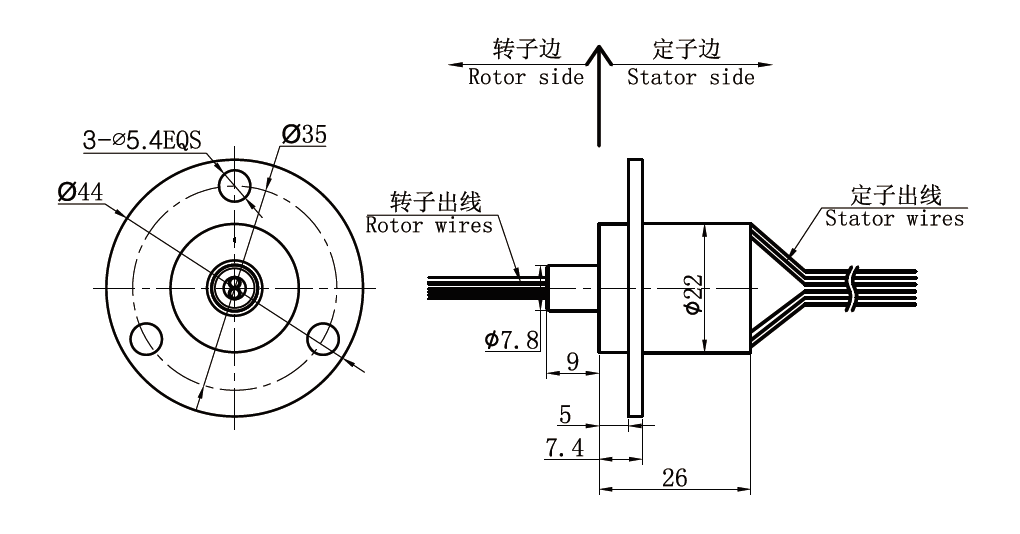

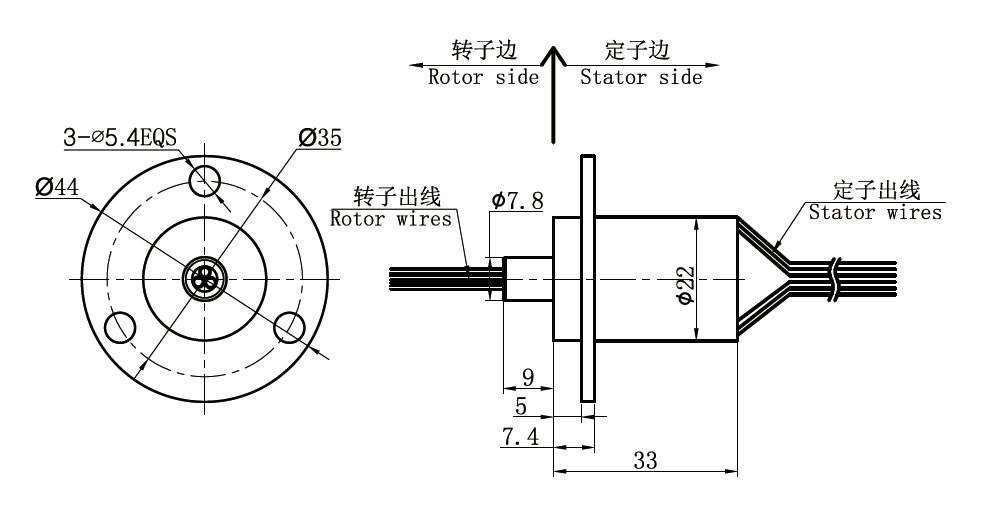

MW1210 外形尺寸图(2环,每环10A)


MW1310 外形尺寸图(3环,每环10A)

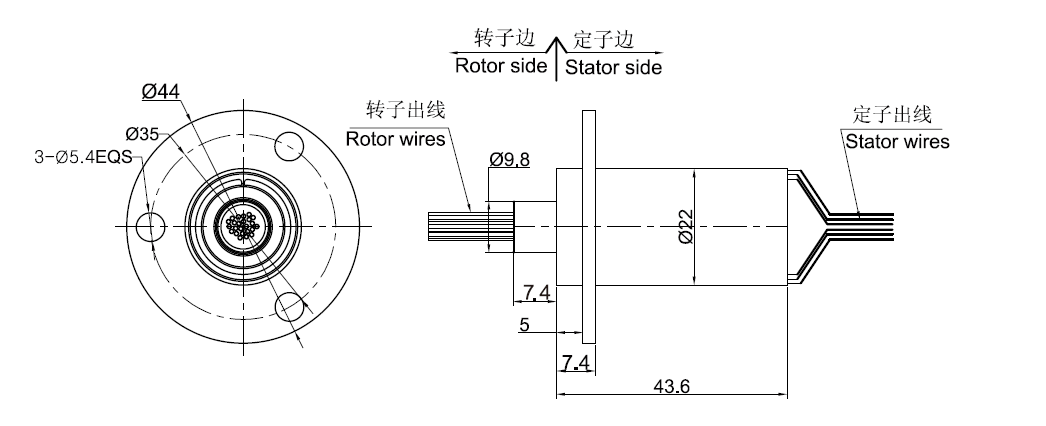

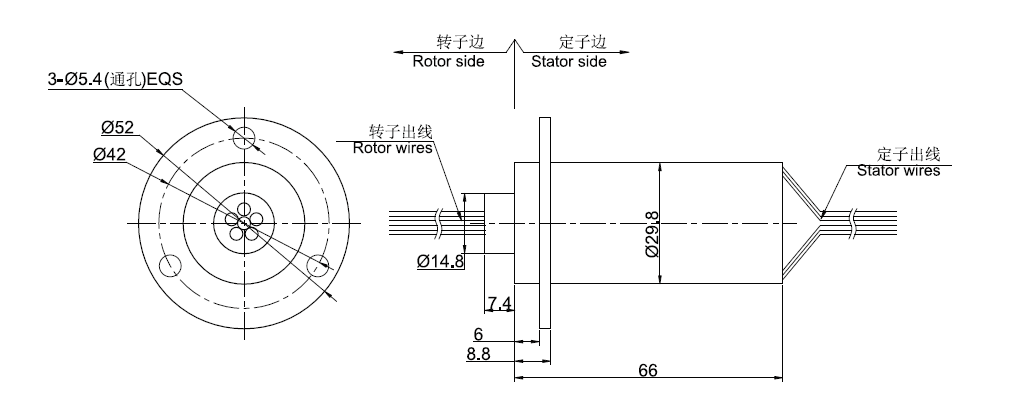

MW1410 外形尺寸图(4环,每环10A)

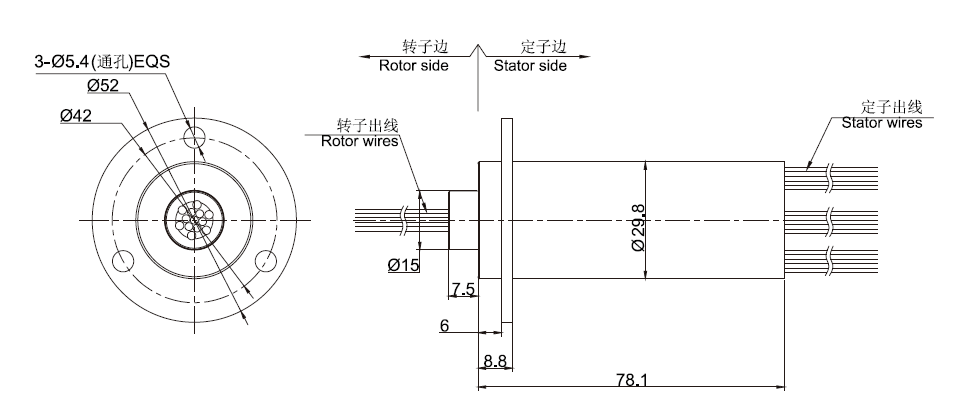

MW1415, MW1615, MW1610, MW1420, MW1430, MW1620,MW1630, MW1240, MW1340, MW1810, MW1101, MW1121

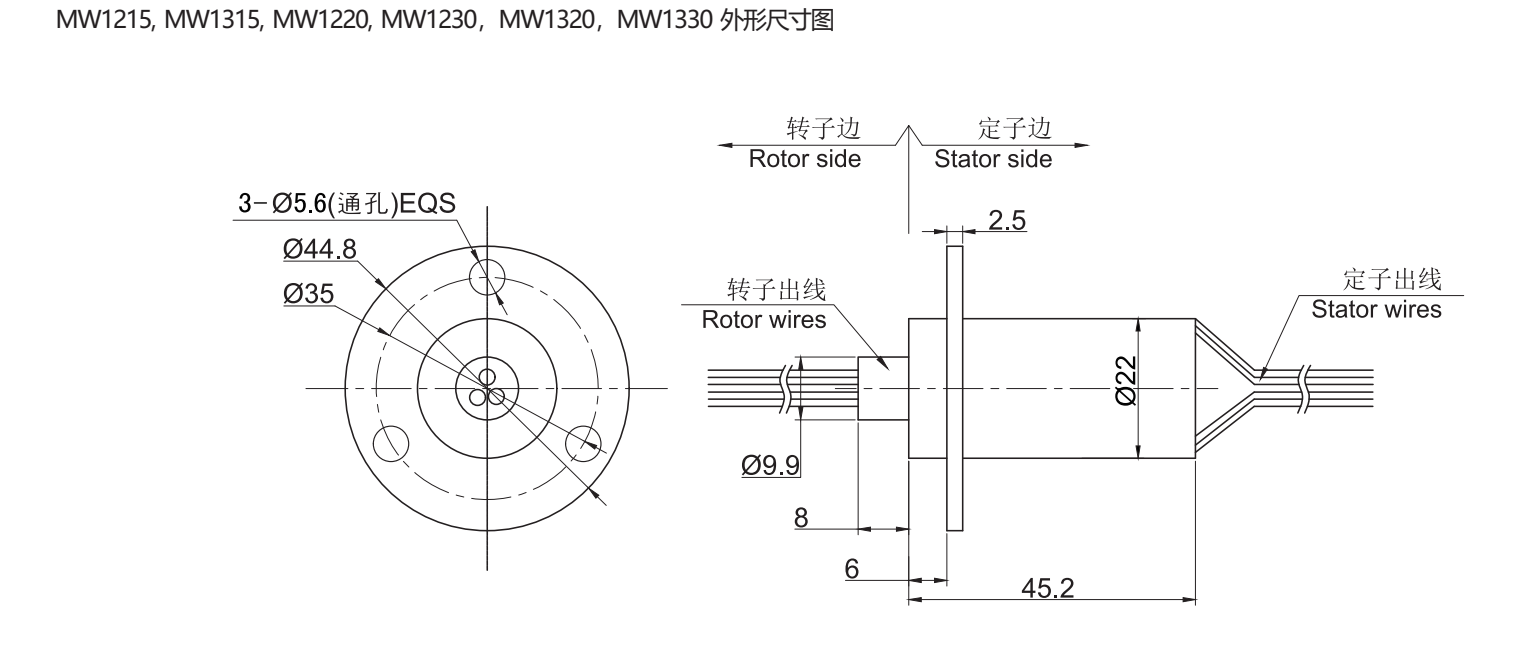

MW1215, MW1315, MW1220, MW1230,MW1320,MW1330

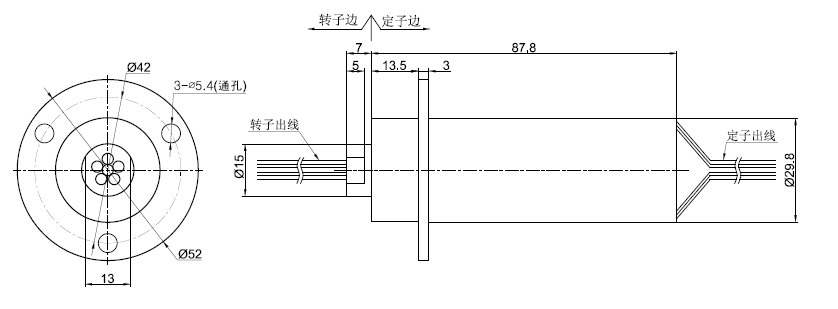

MW1211 IP65,IP68 尺寸图(12环,每环10A)

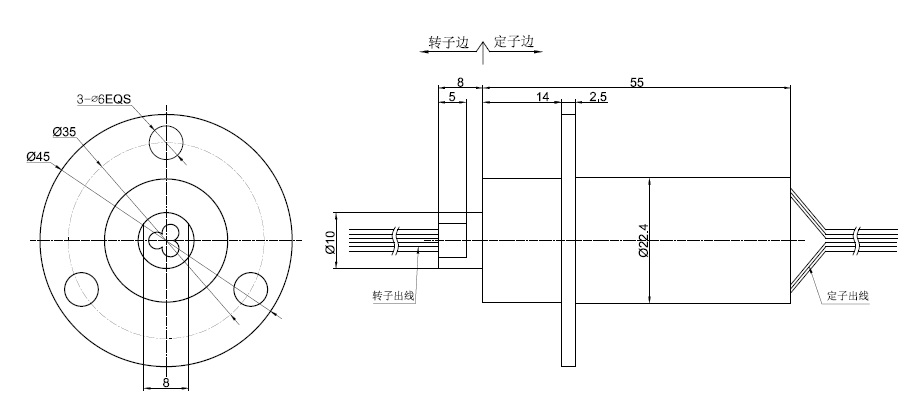

MW1330 IP65,IP68尺寸图(3环,每环30A)

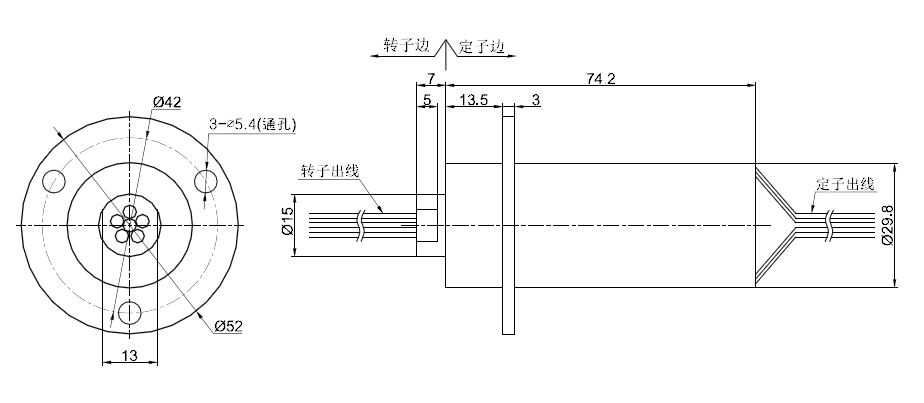

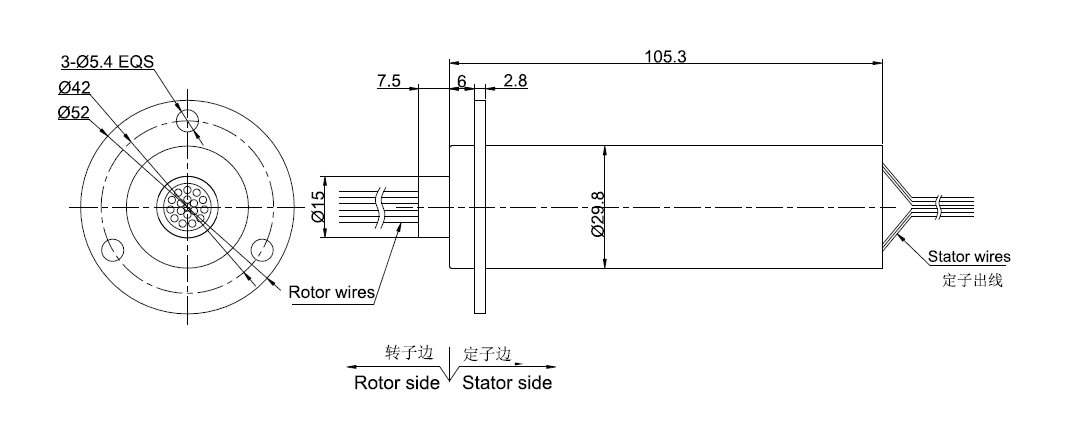

MW1630 IP65,IP68 尺寸图(6环,每环30A)
