MHF200系列 高频/同轴/波导 旋转接头
MHF200系列 高频/同轴/波导 旋转接头

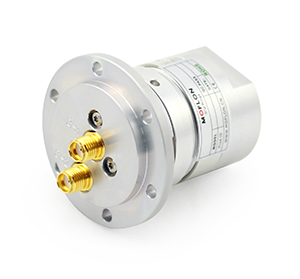

  • · 2通道高频旋转关节
  • · MHF200系列2通道4.5GHz 高频旋转关节,2进2出同轴旋转关节是双通道高频旋转接头,每个通道的最高频率4.5GHz 或18GHz,高频滑环是专门为满足高速串行数字信号或模拟信号传输而开发的产品。可选项:可混合电源功率,24V控制信号、通讯信号、动力电源、流体空气水等介质的混合滑环

典型应用:

高频/同轴/波导旋转接头以前主要用于军工领域,随着军民融合政策的逐步落地, 民用产品也越来越多用到高频滑环等系列产品,主要应用于360度连续旋转且需要保证电源,高频波导信号不能中断的场合:如各种军用雷达,船载卫星通信装置,车载卫星通信设备,卫星车,应急救灾指挥车,高端机器人、车辆上的转动炮塔、远程控制系统、雷达天线、医疗系统、视频监视系统、保障国家或国际安全系统海底作业系统、紧急照明设备、机器人、展览/显示设备等;

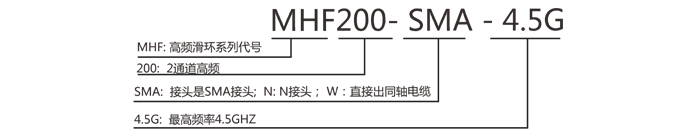

型号订购说明:

技术规格参数
机械技术指标高频部分技术指标
参数数值参数数值
工作寿命500万转频率0~18GHz
额定转速100RPM驻波比VSWR<1.3
工作温度-30℃~80℃插入损耗0.3db
工作湿度0~85% RH驻波比VSWR波动<0.05
接触材料金-金插入损耗波动0.05db
壳体材料不锈钢接头类型SMA
转动扭矩0.1N.m;+0.03N.m/6路特性阻抗50Ω
防护等级IP51


MHF200 - 2通道高频旋转关节选型表
型号高频通道频率接头类型
MHF200-SMA-4.5G24.5GHz/每通道SMA接头
MHF200-SMA-18G218GHz/每通道SMA接头
MHF200-N-4.5G24.5GHz/每通道N接头

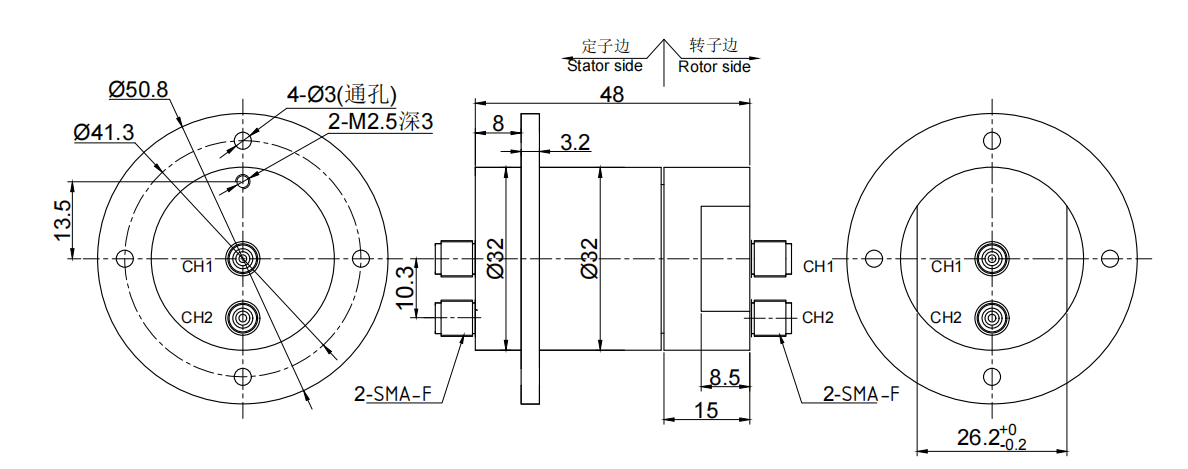

标准图纸
